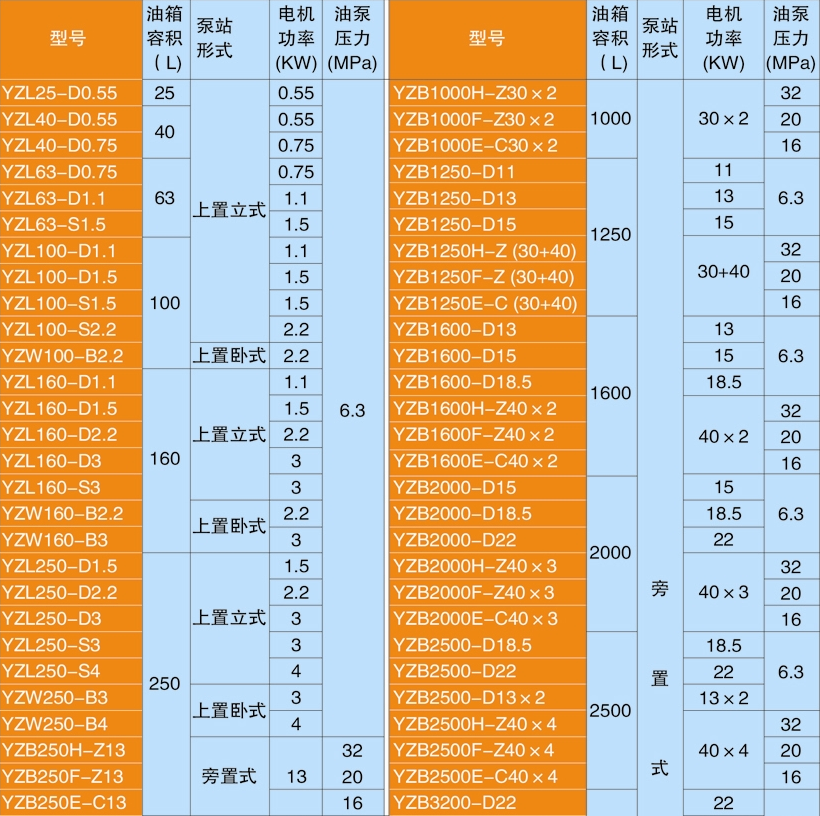

YZ系列液壓泵站型號選擇：

       YZL160ED2.2G

       YZ：液壓泵站

       L：結構形式 L=設置立式；W=上置臥式；B=旁置式

       160：油箱容積（升）

       E：壓力等級 無標記=6.3MPa；E=16MPa；F=21MPa；H=31.5MPa

       D：油泵類型：D=單級葉片泵；S=雙級葉片泵；B=變量葉片泵；C=齒輪泵；Z=柱塞泵

       2.2：電動機功率（千瓦）

       G：回路連接形式 無標記=集成塊式；G=板式元件管路連接

       標記示例：電機-泵裝置上置立式，油箱容積160升，采用單級葉片泵，電動機功率2.2千瓦，工作壓力6.3MPa集成塊式的液壓系站。

       可標記為：YZL160-D2.2

YZ系列液壓泵站使用調整要點

1、液壓泵站用油及工作條件

       推薦采用32#和46￥抗磨液壓油。適宜的油溫為30~55℃，當油溫低于15℃或大于60℃時禁止運行，為調節油溫可事先加熱或冷卻。

       液壓油一般使用1~6個月應更換一次，并清洗油箱，去除污垢塵埃。

       液壓傳動忌諱油液變臟變質，否則塵埃糊在吸油過適器上，產生噪音加劇。使油泵壽命降低，所以要經常保持油液潔凈。

2、外接控制線引入及閥控制電壓

       外接電氣控制線由電氣盒引入，注意電機轉向應與油泵上所標識的箭頭方向一致。

       電磁閥的控制電壓：交流電磁鐵一般為202V，直流電磁鐵為24V，控制電壓要與電磁鐵標牌所示的相一致。

       對于帶記憶元件的電磁閥應短時通電。

3、油泵電機的啟動

       液壓泵站的油泵電機啟動與其它機械一樣，要求空載（卸荷）啟動，待短暫運行后，再加載工作，一般情況下，工作過程中不宜頻繁啟閉電機。

       在低溫啟動時，需調整溢流閥為1/2的額定壓力，再反復點動電機，使溢流閥全溢流，給液壓油加溫，待溫度升高至20℃左右，再投入正常運行。（有加熱器的可直接加熱升溫）

4、一般配機調整順序

       （1）將液壓泵站擦拭清理干凈后安裝，用地腳螺釘固定（小容量液壓泵站可直接放在地板上），調平清洗后注油。

       （2）參照液壓原理和液壓管路圖鋪設管路。

       （3）參照電氣原理圖引入電氣控制線。

       （4）將全部壓力閥調節手柄放松（一般為逆時針旋轉），點動電機，檢查轉向，讓轉向正確。

       （5）啟動電機，對于定量泵系統需調節溢流閥，對于變量泵先調節流量再調節溢流閥系統使用壓力，注意消除外接管路漏油。

       （6）依次調整壓力閥、流量閥到規定狀態，手動電磁換向閥，檢查執行機構動作是否正確。

       （7）用電氣調試循環，檢查主機動作是否正常。

       （8）調試電氣、液壓擋鐵至規定位置，行程發信。

       （9）用電氣調試循環，調節流量閥，保證運動速度，完成規定置換。

       （10）用電氣半自動循環，連續運行半小時，確認無誤，力量、速度滿足要求，即可投入半自動或自動循環正常工作。

上置立式

油箱總高度尺寸按集成塊多少或電機而定。

上置臥式

油箱總高度尺寸按集成塊多少或電機而定。

旁置式

油箱總高度尺寸按集成塊多少而定。

占地按電機-泵裝置大小而定。
